液壓與氣壓傳動PLC控制實驗室配置方案,液壓與氣動實訓室配置方案--上海振霖公司
-
方案如下：
液
壓
與
氣
動
實
訓
室1.液壓方向控制
2.液壓速度控制
3.液壓壓力控制
4.液壓順序控制
5.液壓成型機控制回路
6.雙作用氣缸的氣控速度回路
7.雙缸往復電氣聯合控制
8.PLC控制的延時返回單往復回路
9.可編程液壓與氣動控制回路安裝1.了解液壓控制回路的組成;
2.掌握液壓泵、液壓缸、節流閥、溢流閥、方向閥、減壓閥、順序閥的作用;
3.掌握選擇液壓元件的能力;
4.掌握液壓控制回路連接方法，形成組成簡單液壓控制系統的能力;
5.學習液壓機械調試技能，形成簡單液壓機械的安裝和調試能力;
6.掌握氣動回路的組成，氣動執行元件和控制元件的作用;
7. 掌握選擇氣動元件的要求;
8.掌握氣-電聯合控制氣缸的技能，形成對氣動執行元件的多種控制能力;
9.掌握PLC對液壓、氣動元件進行控制的能力，形成電、液、氣對生產系統聯合控制的能力。1 液壓氣動實訓臺 電源：
符合安全要求的380 /220 V交流電源和24 V直流電源；
液壓源裝置：
液壓泵，油箱和連接到實訓臺的管路及管接頭等；
氣源裝置：
靜音空氣壓縮機，儲氣罐，連接到實訓臺的管路、管接頭及壓力保護裝置等；
液壓、氣動元件采用合金底板卡座式安裝；
電氣元件網孔式底板安裝。臺 25 2 液壓元件 配置單出桿液壓缸、雙出桿液壓缸、電磁換向閥、節流閥、調速閥、溢流閥、減壓閥、順序閥等能達到實訓目標的液壓元件和測量儀表。 套 25 3 氣動元件 配置單、雙作用氣缸、單、雙控電磁閥、單、雙氣控閥、等能達到實訓目標的氣動元件和測量儀表等。 套 25 4 電氣元件 配置按鈕、磁性條、行程開關等。 套 25 5 PLC I/O點數不少于24點的PLC。 臺 25 6 計算機 選用主流機型配置 臺 25 7 工具 電工、液壓、氣動專用。 套 25

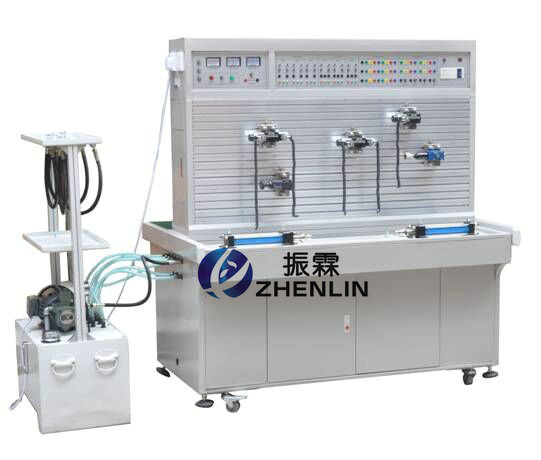

液壓與氣壓傳動PLC控制綜合實訓裝置（工業型）
一、概述：

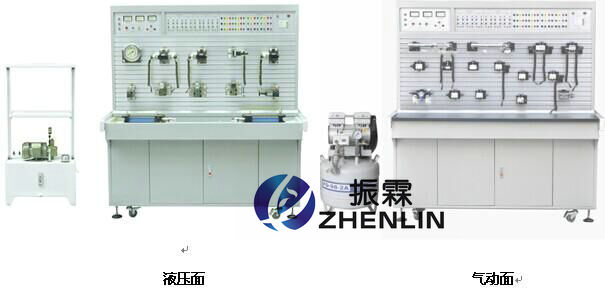

液壓與氣壓傳動PLC控制綜合實訓裝置采用“二合一”結構，配備兩套實驗設備，一套為氣動與PLC實訓平臺，另一套為液壓傳動與PLC實訓平臺，且各自配有獨立的PLC電氣控制設備。
同一套裝置既可以分別獨立進行液壓控制、氣動控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于“液壓傳動與控制”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。
液壓傳動部分技術參數及指標：
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及MGGS組態監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、技術參數：
輸入電源：三相五線，380V．允差±l0%，50Hz。
裝置容量：<2kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出配有控制模塊：電源模塊，繼電器控制模塊，控制按鈕模塊等。
電機：額定電壓380V．額定功率0.75kW，絕緣等級B
液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。

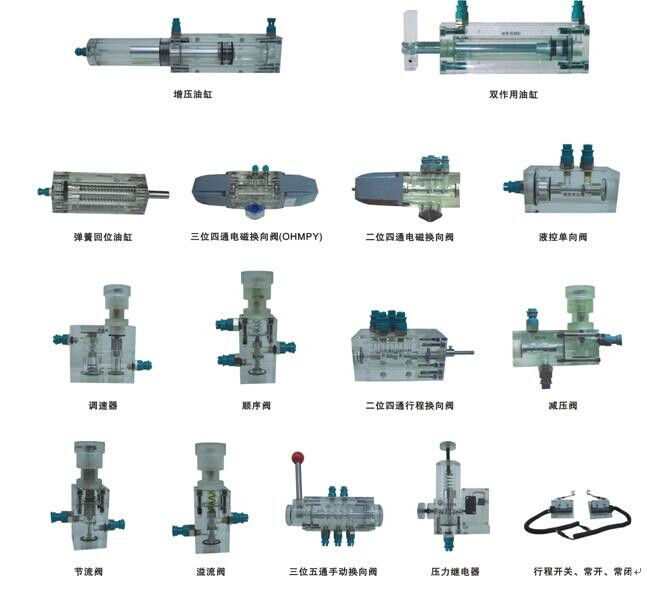

三、配有中高壓液壓元件：
四、液壓元器件清單：
五、可以完成的實訓項目：序號 型號/規格 名稱 數量 單位 1 2FRM5-31B/15QB 二通流量閥（調速閥） 2 只 2 3WE6A61B/CG24N9Z5L 二位三通電磁換向閥 2 只 3 4WE6C61B/CG24N925L 二位四通電磁換向閥 1 只 4 4WMM6C50BF 二位四通手控?fù)Q向閥 1 只 5 4WE6E61B/CG24N9Z5L 三位四通電磁換向閥 1 只 6 4WE6J61B/CG24N9Z5L 三位四通電磁換向閥 1 只 7 LI-10B 單向節流閥 1 只 8 I-10B 單向閥 1 只 9 Y-10B 先導式溢流閥 1 只 10 DG-02B 直動式溢流閥 1 只 11 XYI-25B 先導式單向順序閥 1 只 12 J-10B 直先導式減壓閥 1 只 13 IY-25B 液控單向閥 2 只 14 HED40P15/100Z14L24 壓力繼電器 2 只 15 三通 4 只 16 四通 3 只 17 MOB40-200 油缸（臥式帶桿頭） 2 只 18 YN-100ZQ/10MPa 耐震壓力表 1 只 19 行程開關 4 只 20 膠管 M16*1.5/8I-W-0.5M(裝好快捷接頭) 10 根 21 M16*1.5/8I-W-0.7M(裝好快捷接頭) 15 根 22 M16*2.4 O型圈 2 個 23 11*1.9 O型圈 3 個 24 電機電源線（制作好）三相四線電線 1 根 25 油箱鐵盤（一個為平一個為彎） 1 個 26 泵站（油箱） 1 個 27 液壓實驗指導書說明書 1 冊 28 PLC編程軟件 程序光盤 1 個 29 三菱 編程電纜 1 條
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
單級調壓回路
多級調壓回路
減壓回路
卸荷回路
進油節流調速回路
回油節流調速回路
旁油節流調速回路
液壓缸差動連接的快速運動回路
調速閥短接速度換接回路
調速閥串聯的速度換接回路
調速閥并聯的速度換接回路
用換向閥的換向回路
用“O”型機能換向閥的鎖緊回路
用液控單向閥的鎖緊回路
用順序閥控制的順序動作回路
用壓力繼電器控制的順序動作回路
用行程開關控制的順序動作回路
用調速閥控制的同步回路
通過組態仿真畫面演示及控制的液壓控制實驗項目：
單級調壓回路
多級調壓回路
減壓回路
卸荷回路
進油節流調速回路
回油節流調速回路
旁油節流調速回路
液壓缸差動連接的快速運動回路
調速閥短接速度換接回路
調速閥串聯的速度換接回路
調速閥并聯的速度換接回路
用換向閥的換向回路
用“O”型機能換向閥的鎖緊回路
用液控單向閥的鎖緊回路
用順序閥控制的順序動作回路
用壓力繼電器控制的順序動作回路
用行程開關控制的順序動作回路
用調速閥控制的同步回路
一、氣動傳動實訓技術及指標：
氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制；各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，在通用鋁型材板上構建成各種氣動回路：集各種真實的氣動元件、繼電器控制單元、PLC編程控制技術于一體。帶有電流型漏電保護，系統額定壓力保護。
技術參數及基本配置：
輸入電源：三相五線，380V，允差±10%，50Hz。
裝置容量：<1kVA。
靜音空氣壓縮機：工作電源AC 220V，允差±10%，50Hz;電機功率250W:標稱容積10L，額定輸出氣壓1Mpa。．
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出。
配有控制模塊：電源模塊，PLC控制模塊，PLC按鈕控制模塊。繼電器控制模塊，控制按鈕模塊。
二、氣動元件配置清單：
三、可以完成的實訓項目：序號 型號/規格 名稱 數量 單位 1 氣泵 空氣壓縮機WY5.2 1 只 2 QGX25ⅹ100 單作用缸 1 只 3 QGX25ⅹ100 雙作用缸 1 只 4 旋轉氣缸 1 只 5 AC2000 三聯件 1 只 6 AR2000 減壓閥（帶壓力表） 1 只 7 H21008 手動換向閥 1 只 8 4V210-8（DC24V） 單電磁換向閥（二位五通） 2 只 9 4V220-8（DC24V） 雙電磁換向閥（二位五通） 1 只 10 4V230-8（DC24V） 雙電磁換向閥（三位五通） 1 只 11 4A21008 單氣換向閥（二位五通） 2 只 12 4A21008 雙氣換向閥（二位五通） 2 只 13 MOV2 行程閥（機控） 1 只 14 MOV3A 行程閥（按鈕） 1 只 15 ST02 或門型梭閥 2 只 16 1/4 QE02 快速排氣閥 2 只 17 RE02 單向節流閥 2 只 18 1/4 單向閥 2 只 19 順序閥 2 只 20 氣容 1 只 21 PU6ⅹ4 氣管 20 米 22 三菱 編程電纜 1 條 23 內六角扳手 2 把 24 螺絲刀 2 把 25 剪刀 1 把 26 活動板手 1 把 27 尖嘴鉗 1 把 28 1/8 消聲器（小） 2 只 29 3/8 消聲器（大） 1 只 30 6 三通（T型三通） 4 只 31 8 6 三通（Y型減徑三通） 1 只 32 6 四通 2 只 33 601 L型（螺紋二通） 2 只 34 602 L型（螺紋二通） 2 只 35 6 氣孔塞頭 20 只 36 液壓實驗指導書說明書 1 冊 37 PLC編程軟件 、程序光盤 1 個
氣動基本回路
可完成40多種氣動回路實驗（學生也可自行設計搭建其它回路），典型實驗如下
單作用氣缸的換向回路；
雙作用氣缸的換向回路：
單作用氣缸速度控制回路；
雙作用氣缸單向調速回路；
雙作用氣缸雙向調速回路；
速度換接回路；
緩沖回路；
二次壓力控制回路 ：
高低壓轉換回路；
計數回路；
延時回路：
過載保護回路；
互鎖回路；
單缸單往復控制回路；
單缸連續往復動作回路。
直線缸、旋轉缸順序動作回路；
多缸順序動作回路：
雙缸、同步動作回路：
回缸聯動回路；
卸荷回路；
或門型梭閥的應用回路。
快速排氣閥應用回路；
