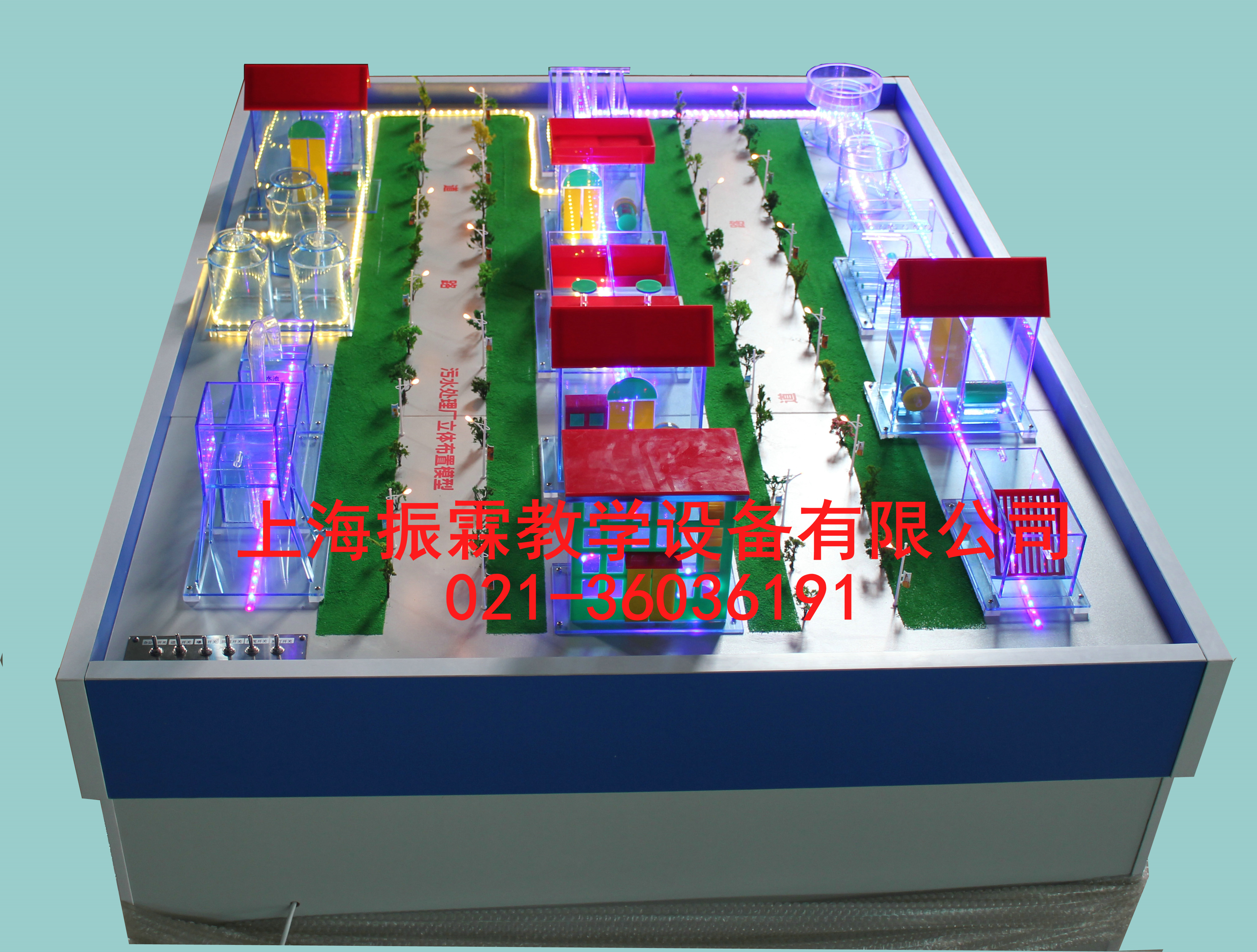

本裝置是典型污水處理廠的平面布置模型。通過對模型的觀察使學生能直觀的了解其典型污水處理工藝流程，對以后的教學設計提供幫助。

三、污水廠平面布置模型的主要技術指標及參數：

　　1、環境溫度：5℃～40℃

　　2、模型外形尺寸：長×寬×高=1650mm×1200mm×1200mm、

　　3、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、

四、污水廠平面布置模型的主要參數及配置：

　　本模型主要由有機玻璃制成、模型的主要構筑物包括集水井1個、進水泵房與空壓機房1個、曝氣沉沙池1個、初沉池2個、推流曝氣池 1個、污泥回流泵房與污泥泵房1個、平流式沉淀池2個、出水泵房與電源控制室房1個、無閥濾池1個、污泥消化池2個、脫水機房 1個、沼氣貯存罐消化池2個、消毒池1個、按鈕開關1批、、路燈1批、綠地 1批、樹木1批、門房、燈光顯示進水管道、燈光顯示供氣管道、燈光顯示污泥回流管道、控制開關6個、道路及各種連接管道1批、帶移動輪子不銹鋼支架等組織成。

五、污水廠平面布置模型的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　　⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
