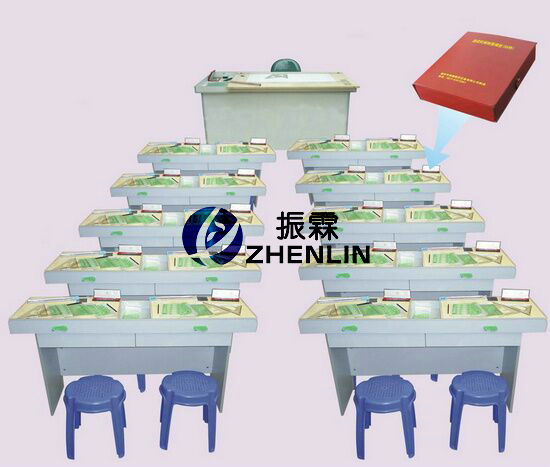

ZLGT-04型工程制圖實訓室設備
- 工程制圖實訓室設備經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖畫質量，全面提高教學質量。對于非機、非土類專業，因為僅使用二號以下的圖幅，故可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。
一、工程制圖實訓室設備的概述：
工程制圖是工程界的語言,工程制圖是理工科主要的技術基礎課.如何更快地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年愿望。該制圖教學配套系統,可以創建一個理想的,清新的制圖環境與學習氣氛,有利于教學計劃的順利實現與教學質量的提高。
本系列包括：學生制圖桌、教師演示臺、高亮度投影儀、活動轉椅及教學桌。其中學生制圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。桌面可調節傾角、工作臺下面抽屜供放學習資料工具書等。
二、工程制圖實訓室設備的設備介紹：
1、規格尺寸
教師桌規格:1530×900×800mm；
學生桌規格:1100×620×730mm；
2、用料規范及特點
本桌是根據制圖課學習的要求設計的,符合人體工程學,設計新穎,穩定可靠,功能齊全.板面高度具有0-150mm范圍可調,臺面下的抽屜可放文具,資料等.轉動手柄即可調節面板傾角,傳動部分為尼龍材質的螺旋傳動,面板下面有合金框條支撐。
3、結構介紹
全木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊木板連接支撐連接,美觀大方；繪圖板為高級90×60mm一號繪圖板,凳子為鋼塑結構圓凳。
三、工程制圖實訓室設備的主要技術參數：
三聚氫胺(刨花)板：16mm厚優質刨花板，三聚氫胺貼面，符合綠色環保E1級標準。
特點：色澤鮮明，硬度大，耐磨，耐熱性好。耐化學藥品性能好，能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔，容易維護清洗。
封邊處理：臺灣碩泰公司生產的優質封邊條封邊，環保膠水。
塑鋼升降凳：PVC座面，鋼管身 ;管身鋼材厚度：1mm烤漆處理；凳面厚6mm,底坐三錐形設計,平穩牢固。整體高度45cm。
四、工程制圖實訓室設備的設備配置：
教師桌配備儀器和工具
1、120cm丁字尺
2、120×90cm零號繪圖板
3、精密繪圖儀器（12件）
4、高亮度書寫投影儀
5、投影薄膜
6、銀幕
7、制圖基本技能掛圖（16張）
8、活動轉椅
9、機械制圖模型（38件）
10、25cm曲線板
11、30cm多用斜邊三角板
12、美工刀
13、三棱比例尺
14、多功能模板
15、大圓弧
16、不銹鋼多用擦圖片
17、畫圓模板
18、繪圖鉛筆（5支）
19、81A繪圖筆
學生桌配備儀器和工具
1、60cm丁字尺
2、60×45cm二號繪圖板
3、精密繪圖儀器（5件）
4、25cm曲線板
5、30cm多用斜邊三角板
6、美工刀
7、三棱比例尺
8、多功能模板
9、大圓弧
10、不銹鋼多用擦圖片
11、畫圓模板
12、繪圖鉛筆（5支）
13、81A繪圖筆
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
————————————————————————————————————————————————————
2、貨品驗收：收貨時請現場檢查工程制圖實訓室設備的貨品外觀，核實工程制圖實訓室設備的型號、數量及配件，拒收處于受損狀態的工程制圖實訓室設備并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供工程制圖實訓室設備產品說明書內的質保條件和質保期，在質保范圍內提供對工程制圖實訓室設備的免費維修，超出條件承諾時提供對工程制圖實訓室設備的有償維修；
4、退貨/換貨：單方面原因?qū)е碌?/span>工程制圖實訓室設備錯誤或工程制圖實訓室設備購買數量錯誤，造成工程制圖實訓室設備的退換貨要求，將不被接受；
5、貨期說明：工程制圖實訓室設備的發貨期為參考值，如您需要了解工程制圖實訓室設備的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對工程制圖實訓室設備有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答工程制圖實訓室設備的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！找不到想找的產品?請點擊 產品導航頁
