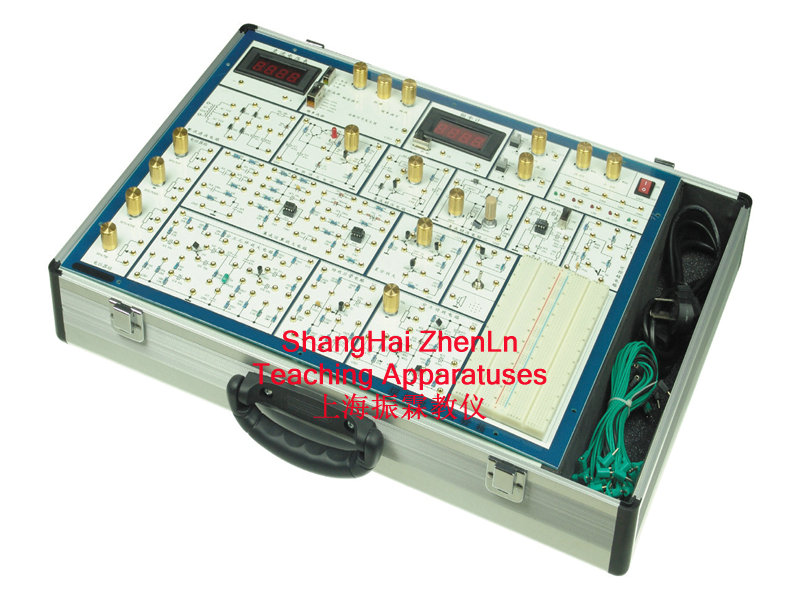

ZLSYX-32型模擬電路實驗箱是以《高等工業學校電子技術基礎 課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。

一、模擬電路實驗箱的主要特點：

　　實驗箱中的實驗電路采用單元電路方式設計，單元電路即基本實驗電路,再外接其他元件為該電路參數，或與其他的單元電路組合,完成不同的實驗要求。每個實驗的電路原理圖都印刷在實驗板表面,學生可按照各個實驗的原理圖自已搭建電路, 既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。大部分元器件安裝在實驗板正面，增加了學生的感性認識;采用鎖緊式鍍金插孔將實驗連線引出，連接可靠，維修方便、簡捷;實驗箱由一體型鉛合金型材制成, 箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀，造型氣派。

二、模擬電路實驗箱的組成：

　?、匐娫矗?輸入：AC 220V±10%，50HZ

　　輸出： ※DC：+5V，DC I≥1A

　　※DC：±12V，DC I≥0.2A

　　※DC：-5V～-12V可調， I≥0.2A

　　※DC：+5V～+27V可調，DC I≥0.2A

　　以上各路輸出均有過流保護，自動恢復功能

　　※AC V:7.5V×2;AC I≥0.15A

　?、谥绷麟妷涸矗?/span>

　　雙路-0.5V～+0.5V;-5V～+5V兩檔連續可調.

　?、酆瘮?shù)發生器: 輸出頻率：2HZ～90KHZ，分四檔

　　可輸出 方波： 0～20V

　　三角波：0～15V

　　正弦波：0～10V

　?、軘?shù)字式頻率計(0～300KHZ)和直流電壓表(0～30V)

　?、莘至⒃娐?/span>

　　整流、濾波和穩壓電路;單級放大電路;兩級阻容耦合放大電 路;負反饋放大電路;射極跟隨器;差動放大電路;互補對稱 功放電路;場效應管電路;可控硅電路;電位器組;電阻、電容和二、三極管等組成。

　?、藜赡M電路

　　兩個獨立的運算放大器(741);集成功放(LM386)

　　⑦ZL-A2帶二塊面包板，可供擴展用。

三、模擬電路實驗箱的實驗項目：

　　1.單級放大電路

　　2.兩級放大電路

　　3.負反饋放大電路

　　4.射極跟隨器

　　5.差動放大電路

　　6.比例求和運算電路

　　7.積分與微分電路

　　8.波形發生電路

　　9.有源濾波器

　　10.電壓比較器

　　11.IC電路RC正弦波振蕩器

　　12.集成功率放大器

　　13.整流濾波與并聯穩壓電路

　　14.串聯穩壓電路

　　15.集成穩壓器

　　16.RC正弦波振蕩器

　　17.LC振蕩器及選頻放大器

　　18.電流/電壓轉換電路

　　19.電壓/頻率轉換電路

　　20.互補對稱功率放大器

　　21.波形變換電路

　　22.場效應管實驗

　　23.可控硅實驗電路

　　附加:面包板擴展區

————————————————————————————————————————————————————
